Un éditeur de cartes qui tient dans un onglet
Ouvrez un onglet, encadrez votre forêt d’un rectangle : les routes, les ruisseaux et les courbes de niveau arrivent déjà dessinés aux symboles de la course d’orientation. Ensuite vous dessinez, vous composez la feuille et vous l’envoyez à l’impression. Voici le trajet en entier.
Andrey SurzhikovTraduction automatique de l’anglais. Original
Une carte commence sur un écran et finit sur du papier ; tout ce qui sépare ces deux points, c’est le travail. Gratic couvre ce trajet dans un onglet de navigateur : le fond de carte vient de l’institut cartographique national, les symboles sont ceux de la norme, la feuille se mesure en millimètres, et quelqu’un d’autre peut dessiner la même carte en même temps que vous.
Rien à installer
L’éditeur se trouve sur my.gratic.app. Vous vous connectez avec votre adresse et un code reçu par courriel. Rien à télécharger, aucune licence à déplacer d’une machine à l’autre, aucune version à garder en phase avec le reste du club. Cela tourne sous Windows, sur un Mac, et sur le portable du club où personne n’a le droit d’installer quoi que ce soit.
Tant que l’éditeur est en construction, c’est gratuit.
On ne commence pas par une feuille blanche
Encadrez d’un rectangle la zone que vous cartographiez : l’éditeur demande à l’institut cartographique national ce qu’il sait déjà de cet endroit. En Finlande, c’est l’institut national qui répond ; aux Pays-Bas, PDOK ; en France, l’IGN ; à Chypre, le cadastre ; et OpenStreetMap répond partout.
Encadrez votre forêt d’un rectangle : l’éditeur demande à l’institut national ce qu’il sait déjà de cet endroit, et vous annonce le nombre d’objets avant qu’un seul ne se pose

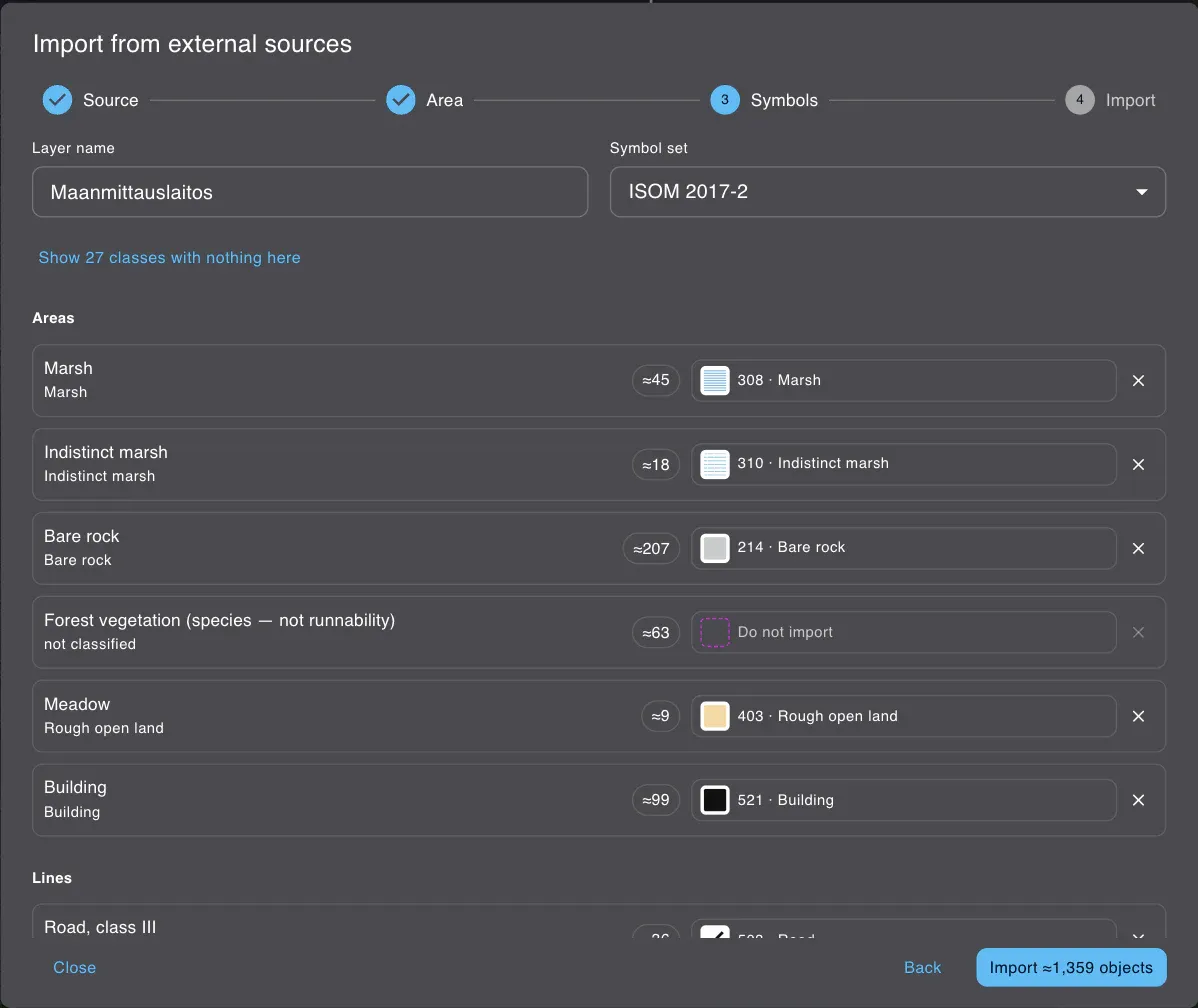

Vous décidez ensuite ce que devient chaque classe d’objets, et l’assistant vous dit combien d’objets de cette classe se trouvent réellement dans le rectangle. Coupez une classe : le compte perd exactement ce qu’elle contient, car il vient du service et non d’un échantillon. L’import arrive dans son propre calque, verrouillé, sous celui où vous dessinez.
L’État connaît les routes, les ruisseaux, les bâtiments et les courbes de niveau. Ce qu’il ignore, c’est à quelle vitesse on traverse la forêt en courant, et aucune base de données ne le contiendra jamais : l’import vous épargne le décalquage, mais pas la marche en forêt.
Vos fichiers entrent, et ressortent
Les cartes dessinées dans OCAD et OpenOrienteering Mapper s’ouvrent ici avec leurs symboles, et l’import vous montre lesquels il a reconnus avant que le moindre objet ne se pose sur votre carte. Les scans et les fichiers GeoTIFF arrivent en calques raster ; un scan se cale sur quatre points relevés au sol. Quant aux traces GPS rapportées du terrain, elles entrent comme traces.
Et tout cela ressort : l’export écrit des fichiers qui s’ouvrent dans OCAD et dans OpenOrienteering Mapper.
Les symboles sont ceux de la norme
Les symboles et les encres d’ISOM sont dans le document dès le jour où vous le créez, et les jeux de symboles du sprint, du VTT d’orientation et du ski d’orientation y sont de la même façon. Rien à télécharger, aucun dossier à indiquer au programme.
La plume sait ce qu’elle dessine : choisissez une courbe de niveau et vous tracez une courbe lisse ; choisissez un bâtiment et vous tracez des angles droits. Et chaque symbole vous appartient – élargissez le sentier, et tous les sentiers de la carte s’élargissent, car un objet ne garde qu’un code de symbole, jamais une copie.
Qui recouvre quoi : les calques, puis les encres

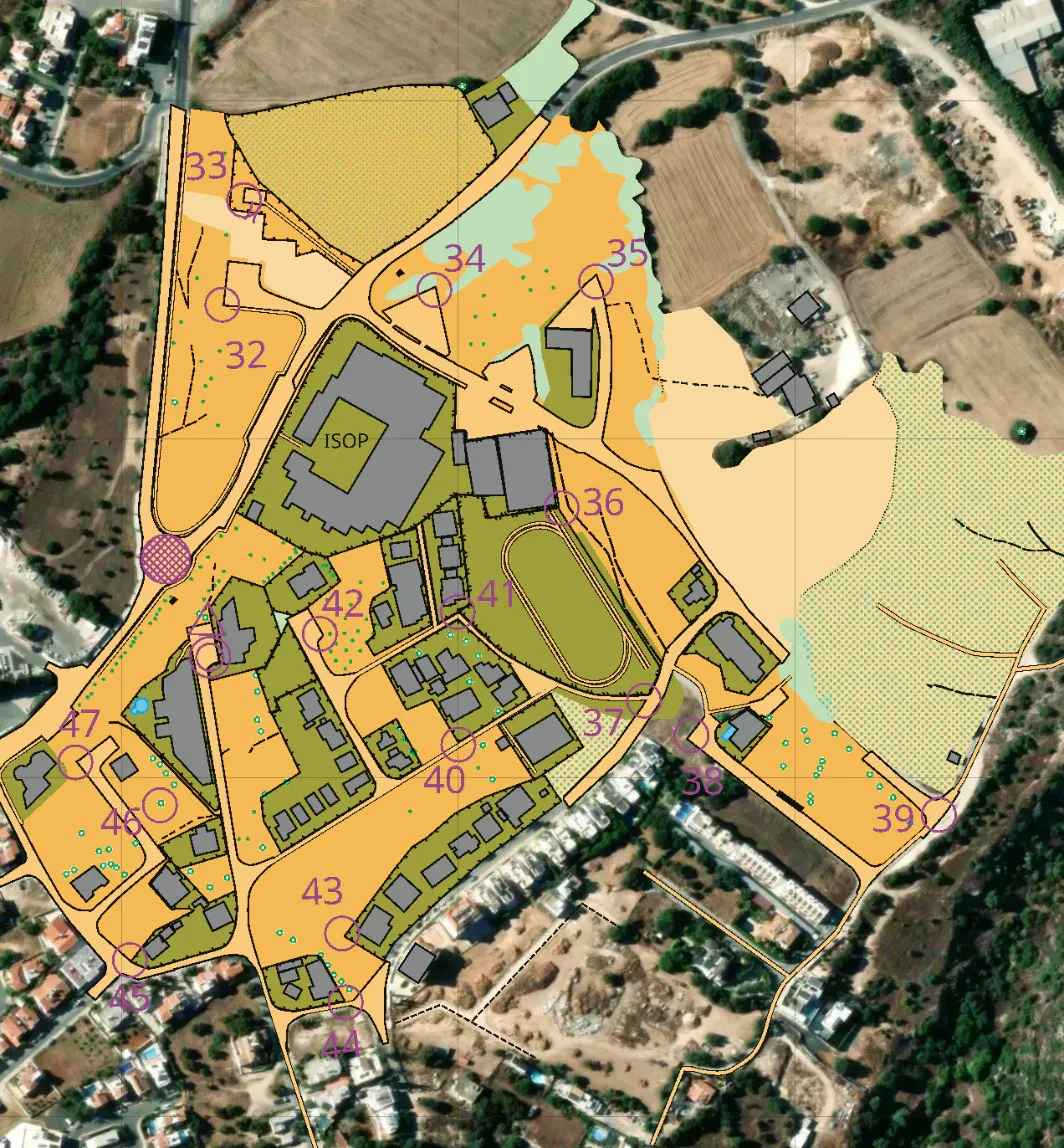

Le fond de carte, les photographies aériennes, les scans et votre propre dessin sont des calques distincts, chacun avec sa visibilité, son opacité et son verrou. Les données importées restent sous votre calque de dessin, et vous ne risquez pas de les déplacer par mégarde.
D’un calque à l’autre, c’est l’ordre des calques qui décide ; à l’intérieur d’un calque, c’est l’ordre des encres, exactement celui dans lequel une presse les dépose
Deux règles plutôt qu’une, parce que la seconde n’est pas une convention d’affichage : c’est ce que fait réellement une presse. Une carte de course d’orientation repose là-dessus, et c’est pourquoi la table des couleurs est ici une table et non une palette.
Tout finit sur la feuille

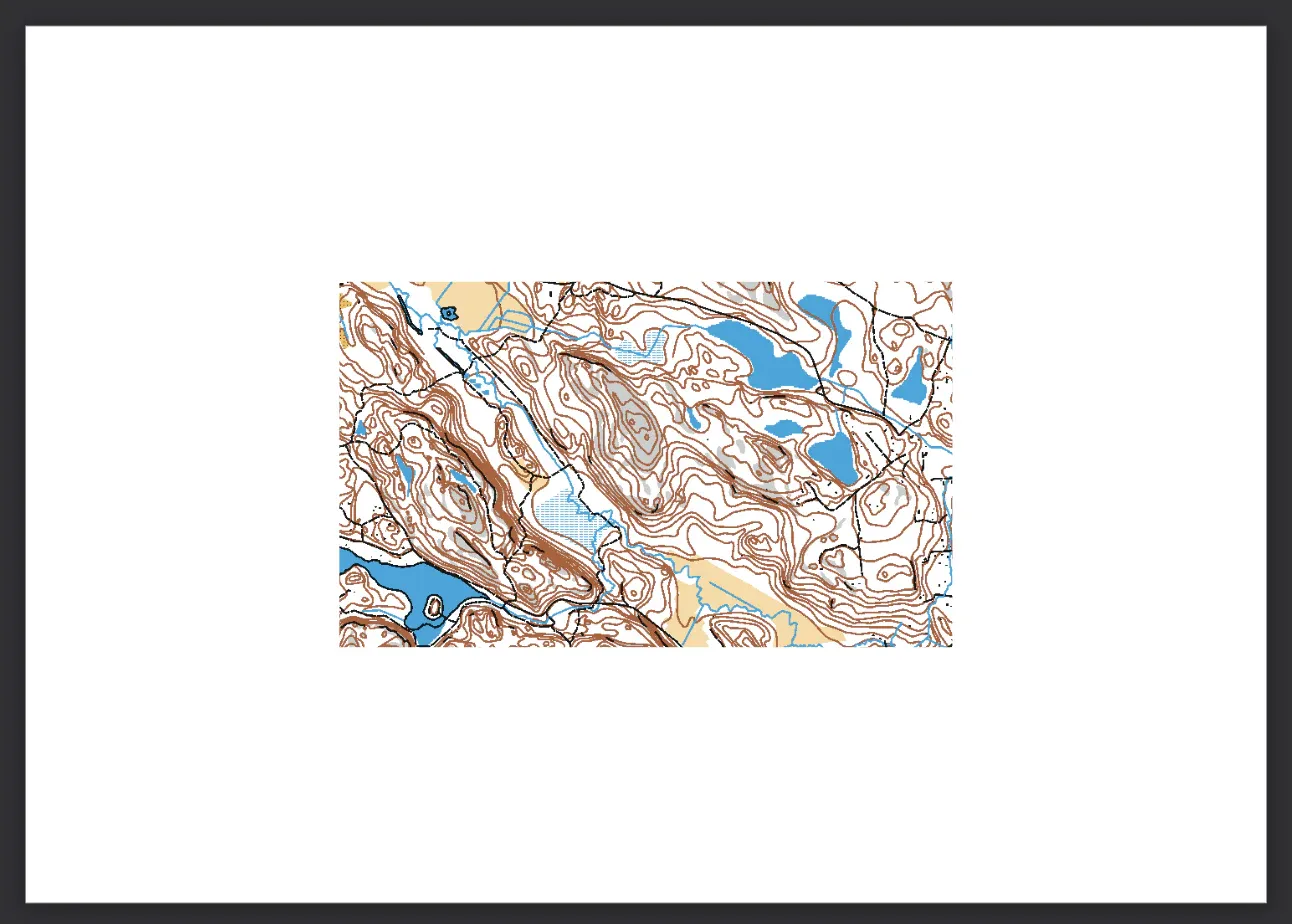

Une carte est finie quand elle est imprimée. La feuille est une vraie page avec de vrais millimètres, et vous y posez des fenêtres de carte, chacune avec son centre et son échelle. Un carton n’est pas un second fichier, c’est une seconde fenêtre, et il s’imprime comme un véritable agrandissement : imprimez le terrain deux fois plus grand, et les cercles de poste, les épaisseurs de trait et le pas des trames grandissent d’autant.
L’écran et le PDF déroulent la même liste de tracé : l’impression ne peut donc pas s’écarter en silence de ce que vous aviez sous les yeux.
À deux sur la même carte
Deux traceurs de carte peuvent travailler sur la même carte en même temps, depuis des machines différentes, sans s’envoyer de fichiers. Pendant que vous faites glisser un objet, votre voisin le voit pris et ne tire pas la même ligne en sens inverse.
Deux personnes dessinent la même carte en même temps, et il n’en existe qu’un seul exemplaire
C’est ce dernier point qui change la vie d’un club : plus de fichier maître sur le portable de quelqu’un, plus de date dans le nom du fichier, plus personne dont le métier est de savoir quelle copie fait foi.
La suite
La liste des sources nationales s’allonge un pays à la fois, et l’ordre suit ce qui débloque le plus, non l’alphabet : huit pays attendent aujourd’hui la même chose, la prise en charge de n’importe quelle projection cartographique.
Si l’organisme de votre pays publie des données topographiques et que vous connaissez le point d’accès qui répond vraiment, c’est la chose la plus utile que vous puissiez nous envoyer. Une adresse qui marche, venant de quelqu’un qui l’interroge déjà, nous fait gagner presque une journée.
